Набор для демонстрации опыта Эрстеда

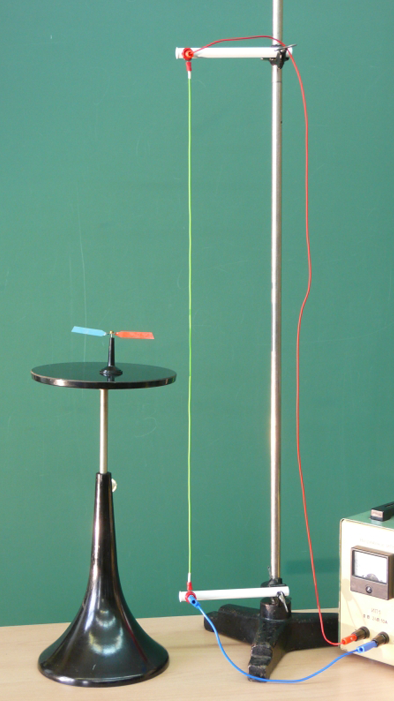

Набор предназначен для демонстрации возникновения магнитного поля вблизи проводника, по которому протекает электрический ток.

Набор состоит из пары коммутирующих стержней, провода, оконцованного плоскими наконечниками, и соединительных проводов.

Коммутирующий стержень изготовлен из пластика. На одном из его концов закреплено универсальное контактное гнездо, допускающее подключение к нему проводов, оконцованных как штекерами, так и плоскими наконечниками.

В качестве объекта наблюдения служит провод с плоскими наконечниками. Сечение провода допускает протекание по нему электрического тока силой 10 А.

Соединительные провода оконцованы типовыми штекерами. Их длина позволяет подключать провод - объект наблюдения - к источнику электропитания без заметного влияния их магнитных полей на результат опыта.
